三氧化二锑在环氧树脂中的应用：阻燃配方与工艺全指南

环氧树脂是热固性塑料中应用最广泛的品种之一，广泛用于电子灌封、覆铜板（CCL）、涂料、复合材料和粘合剂等领域。由于环氧树脂本身可燃（LOI约20%），在电子电气应用中几乎都需要阻燃改性。三氧化二锑与含卤阻燃剂的协效体系，是实现环氧树脂UL94 V-0级最成熟的方案。

一、环氧树脂为什么需要阻燃？

环氧树脂的主要应用场景对阻燃性有严格要求：

二、三氧化二锑在环氧树脂中的阻燃方案

方案1：Sb₂O₃ + 溴系阻燃剂（最经典）

这是环氧树脂最成熟的阻燃方案，尤其在覆铜板领域应用最广。

方案2：Sb₂O₃ + 磷系（无卤过渡方案）

在无卤化趋势下，部分应用开始用磷系阻燃剂（如DOPO衍生物）替代溴系。三氧化二锑在纯无卤体系中的协效作用减弱，但少量添加（1-2%）仍有一定协同效果。

三、灌封料配方实例

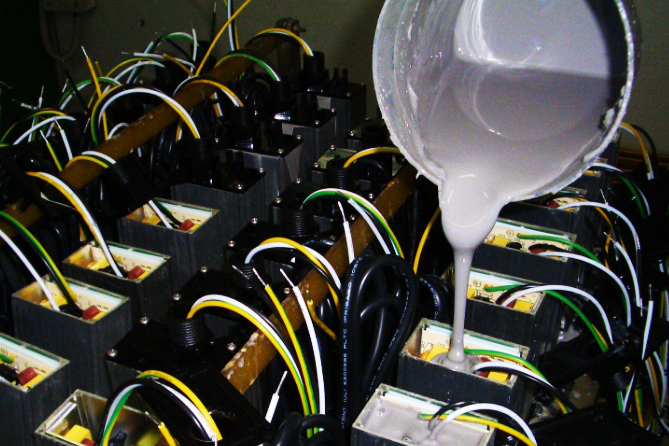

电子灌封料是环氧树脂阻燃的重要应用场景。以下为V-0级灌封料参考配方：

四、覆铜板（CCL）中的应用

覆铜板是环氧树脂用量最大的电子应用之一。FR-4覆铜板的标准阻燃方案就是"溴化环氧树脂 + 三氧化二锑"：

• 溴化环氧树脂提供溴源（反应型，不会析出）

• 三氧化二锑添加量3-5%，与溴形成协效

• 配合硅微粉填料降低热膨胀系数

• 可实现UL94 V-0级（1.6mm厚度）

覆铜板用三氧化二锑对纯度要求高——杂质（尤其是铜、铁）会影响电气绝缘性能。建议选用99.8%高纯级，CuO≤0.0004%。润峰99.8%级三氧化二锑的CuO含量严格控制在0.0004%以下，满足覆铜板的电气性能要求。

五、加工工艺要点

1. 混合顺序：先将环氧树脂与阻燃剂粉体混合均匀，再加入固化剂。避免固化剂与粉体直接接触导致局部凝胶

2. 真空脱泡：灌封料混合后需真空脱泡，去除三氧化二锑粉体带入的空气

3. 固化温度：酸酐固化体系通常120℃×2h + 150℃×4h，三氧化二锑不影响固化反应

4. 分散性：硅微粉与三氧化二锑的密度差异大（2.2 vs 5.2 g/cm³），需高速搅拌确保均匀分散

六、常见问题

问题1：灌封料电气绝缘下降

原因：三氧化二锑中铜、铁杂质超标。对策：选用99.8%高纯级，要求供应商提供杂质检测报告。

问题2：固化后表面有白点

原因：三氧化二锑分散不良或团聚。对策：延长混合时间；使用超细级；添加分散剂。

问题3：阻燃等级不稳定

原因：三氧化二锑与溴系阻燃剂比例不当，或分散不均导致局部阻燃不足。对策：严格控制Sb₂O₃:BFR比例在1:2~1:3范围内。

七、无卤化趋势

覆铜板行业正在推进无卤化（使用磷系阻燃剂替代溴系）。但无卤覆铜板成本更高、耐热性稍差，目前主要应用于高端电子产品。在中低端产品和灌封料领域，锑系协效方案仍是主流。

环氧树脂阻燃是一个系统工程，从树脂选择到固化剂配比再到阻燃剂选型，每一步都需精确设计。 润峰提供高纯级三氧化二锑，适用于灌封料和覆铜板等电子应用，欢迎留言交流技术方案。

— 关注润峰锑业，环氧阻燃全攻略 —
